环氧地坪|环氧地坪漆|环氧地坪漆价格

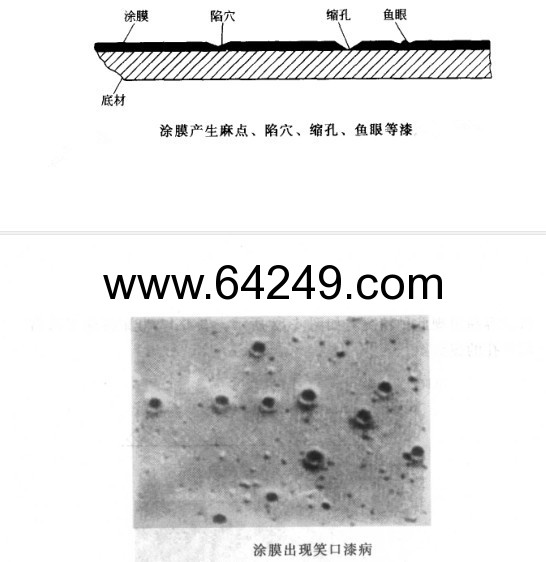

涂料涂装后,在涂膜的表面出现局部收缩,形成斑斑点点,涂膜表面产生像火山口形状的、直径为0.5~3mm的凹陷现象。其中,麻点、陷穴、缩孔和鱼眼的差别是不露出被涂表面。
产生原因 防治方法
涂料中硅油类的低表面活性的助剂加入量过多 应控制硅油等表面活性剂的加入量
溶剂或稀释剂中所含沸点、高沸点的溶剂过多,而且配比也不合适应注意低沸点、高沸点溶剂的使用量和各种沸点溶剂的配比
被涂物表面的油垢、蜡质、金属皂类和潮气等未除尽。被涂物表面留有残酸残碱 被涂物表面的油垢、蜡质、金属皂类、残酸残碱和潮气等在施工前应处理干净
喷涂施工中带入油或水,喷枪和物面间距离太近 施工前应检查喷涂机器的油水分离器是否正常,应掌握好喷枪和物面间的距离
喷枪喷嘴口口径过小,而喷涂压力又过大 选择好喷枪的口径和喷涂压力
喷涂施工中涂料黏度过低或黏度过高 掌握好合适的施工黏度
在太光滑的物面上施工或光泽太高的底漆上罩面漆,在热表面上罩冷清漆 被涂物表面不宜过于光滑。高光泽的底漆面应先打磨后再罩面漆,热表面应冷后再施工
溶剂挥发得太快,涂膜还来不及流平 不能选用挥发性太强的溶剂施工。
